Гофрированная труба из нержавеющей стали HydroSta

Труба гофрированная Hydrosta производства Южная Корея, изготовлена из высоколегированной полированной стальной ленты, поэтому она не подвергается коррозии и на ее стенках не задерживаются осадочные материалы.
Трубы HYDROSTA изготовлены из стали SUS 304(08Х18Н10), латунь аналог: ЛС63.

Гофрированная труба Hydrosta из нержавеющей стали – технические характеристики

В таблице показаны технические характеристики гофрированной трубы из нержавеющей стали Hydrosta (Ю.Корея). Производитель обеспечивает стабильность технических показателей и постоянное качество нержавеющей гофрированной трубы.

Xарактеристики Значение показателя
Диаметр условного прохода, мм
15 20 25 32
Радиус изгиба, мм, не более 45 60 75 96
Максимальное рабочее гидравлическое давление, МПа, не менее 1,5 1,2 1,0 1,0
Сохранение целостности гибкого трубопровода при изгибании по одной точке на угол 90°, количество изгибов, не менее 8
Рабочая температура, °С -30 °C – +150 °C
Толщина стенки нержавеющей трубы, мм 0,3
Срок службы при условии соблюдения потребителем условий монтажа и эксплуатации, лет, не менее 20

Труба гофрированная Hydrosta производства Южная Корея, изготовлена из высоколегированной полированной стальной ленты, поэтому она не подвергается коррозии и на ее стенках не задерживаются осадочные материалы.
Трубы HYDROSTA изготовлены из стали SUS 304(08Х18Н10), латунь аналог: ЛС63.

Области применения гофрированной трубы из нержавеющей стали Hydrosta:

Гофрированная труба из нержавеющей стали применяется для:

1. подвода газа к газопотребляющему оборудованию;
2. монтажа систем пожаротушения, а также для монтажа трубопроводов горячей и холодной воды;
3. устройства тёплых полов и стен;
4. подключения выносного бака к бытовым банным печам;
5. при сопряжении торцов секций трубопроводов высокого давления, имеющих несоосности соизмеримые с диаметром соединительных труб.
6. гофрированная труба может использоваться качестве герметичного металлорукава для прокладки электропроводки, силовых кабелей или различных телекоммуникационных сетей внутри зданий, мостов, туннелей и прочих сооружений.

Указания относительно безопасности и применения.

Гофрированные трубы HydroSta устанавливаются только в таких местах, где имеется достаточная защита от механических повреждений, и в которых исключено воздействие агрессивных сред, отрицательно действующих на используемый в этих трубах материал.

При испытаниях и для чистки нельзя применять агрессивные средства, отрицательно действующие на материал трубы. Остатки чистящих средств необходимо удалить после чистки.

Гофрированные трубы HydroSta не следует изгибать многократно и прикладывать чрезмерные усилия для избегания деформации стали. Вследствие повторных механических деформаций (не более 20 раз) в одном и том же месте, возможно разрушение материала.

Трубопровод HydroSta в смонтированном состоянии не должен подвергаться воздействию напряжений «кручения». Также трубопровод должен быть защищён от возможного воздействия электрического тока. Не допускается монтаж трубопровода с помощью ржавеющих хомутов или на основу из ржавеющей стали.

Соблюдайте технику безопасности при монтаже! Края трубы очень острые!

Показатели диаметров гофрированных труб HydroSta. Технические данные.



марка стали трубы SUS304   (08X18M10)
условный размер 15А 20А 25А 32А
внешний диаметр d1 мм 18,1 25,6 32,0 37,6
внутренний диаметр d2 мм 14,1 21,0 27,0 32,0
толщина стенки трубы мм 0,3 0,3 0,3 0,3
стандартная длина бухты метр 50 м 30 м 30м 20м



Максимальные расходы для воды (ориентировочные значения).

DN Расход в л/час
15 1500
20 2500
25 4000
32 6000



Коэффициенты уменьшения рабочего давления в зависимости от температуры

(при t свыше 50 С)

 температура Коэффициенты уменьшения рабочего давления
 50  1,00
 110  0,95
 120  0,80
 150  0,70



Площадь 1м.п. гофрированной трубы

условный размер 15А 20А 25А 32А
м2 0,064652 0,095004 0,121394 0,15218

В таблице показаны технические характеристики гофрированной трубы из нержавеющей стали CASCATA и Hydrosta (Ю.Корея). Производитель обеспечивает стабильность технических показателей и постоянное качество нержавеющей гофрированной трубы.

Xарактеристики

Значение показателя

Диаметр условного прохода, мм

15

20

25

32

Радиус изгиба, мм, не более

45

60

75

96

Максимальное рабочее гидравлическое давление, МПа, не менее

1,5

кратковременно до 6 МПа

1,2

1,0

1,0

Сохранение целостности гибкого трубопровода при изгибании по одной точке на угол 90°, количество изгибов, не менее

8

Рабочая температура, °С

фитинги -30 °C – +150 °C

труба до +600 °C

Толщина стенки нержавеющей трубы, мм

0,25

Срок службы при условии соблюдения потребителем условий монтажа и эксплуатации, лет, не менее

20

Описание продукции

Труба гофрированная изготовлена из высоколегированной полированной стальной ленты, поэтому она не подвергается коррозии и на ее стенках не задерживаются осадочные материалы.

Гофрированная труба из нержавеющей стали применяется для:

  • холодного и горячего водоснабжения;
  • отопления;
  • тёплого пола и стен, подогрев грунтов теплиц, водяных емкостей бассейнов;
  • пожаротушения;
  • внутреннего газораспределения;
  • отвода выхлопных газов от двигателей внутреннего сгорания;
  • топливопровода;
  • подключения выносного бака к банным печам;
  • производства теплообменников, калориферов, фанкойлов, кондиционеров, вторых контуров водогрейных установок и котлов, обвязка котельных;
  • при сопряжении торцов секций трубопроводов высокого давления, имеющих несоосности соизмеримые с диаметром соединительных труб;
  • гофрированная труба может использоваться качестве герметичного металлорукава для прокладки электропроводки, силовых кабелей или различных телекоммуникационных сетей внутри зданий, мостов, туннелей и прочих сооружений.

Все фитинги и трубы, торговых марок НЕПТУН, Hydrosta, Lavita и Kofulso взаимозаменяемые.

Указания относительно безопасности и применения

Внимание! Края гофрированной трубы очень острые, соблюдайте осторожность при резке!

Гофрированные трубы устанавливаются только в таких местах, где имеется достаточная защита от механических повреждений, и в которых исключено воздействие агрессивных сред, отрицательно действующих на используемый в этих трубах материал.

При заливки в бетон, применять трубу только с ПВХ покрытием.

Длина контура при монтаже тёплого пола должна быть не более длины одной бухты.

При подключении гофрированного трубопровода из нержавеющей стали к старым системам отопления и водоснабжения из стальных труб, обязательна установка фильтра для предотвращения попадания частиц ржавчины внутрь гофрированной трубы.

При испытаниях и для чистки нельзя применять агрессивные средства, отрицательно действующие на материал трубы. Остатки чистящих средств необходимо удалить после чистки.

Гофрированные трубы не следует изгибать многократно и прикладывать чрезмерные усилия для избегания деформации стали. Вследствие повторных механических деформаций (не более 20 раз) в одном и том же месте, возможно разрушение материала.

Трубопровод в смонтированном состоянии не должен подвергаться воздействию напряжений «кручения». Также трубопровод должен быть защищён от возможного воздействия электрического тока.

Не допускается крепление трубопровода стальным (ржавеющим) крепежом, возможно крепление только хомутами из цветного металла, пластика или из нержавеющей стали.

Следует исключить соприкосновения гофрированной трубы в процессе эксплуатации с ржавеющим металлом.

На любые вопросы по поводу эксплуатации и монтажа гофрированной трубы из нержавеющей стали, можно найти ответы на ФОРУМЕ, который ведут сотрудники компании Гофра-Е.

Технические данные

марка стали трубы

SUS304   (08X18M10)

условный размер

15А

20А

25А

32А

внешний диаметр d1

мм

18,1

25,6

32,0

37,6

внутренний диаметр d2

мм

14,1

21,0

27,0

32,0

толщина стенки трубы

мм

0,25

0,25

0,25

0,25

стандартная длина бухты

метр

50 м

30 м

30м

20м

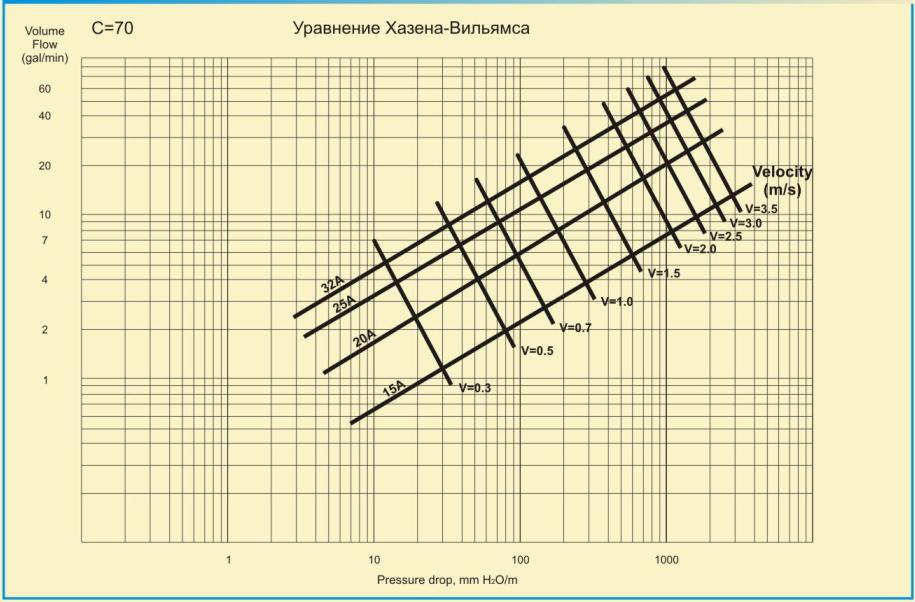

Формула для расчета: рR= I х R рR – потери давления для гофрированной трубы из нержавеющей стали (Ра) I – длина гофрированной трубы (м) R – потери давления в смонтированной гофрированной трубе на один метр (Ра/м).

Максимальные расходы для воды (ориентировочные значения)

DN

Расход в л/час

15

1500

20

2500

25

4000

32

6000

Коэффициенты уменьшения рабочего давления в зависимости от температуры (при t свыше 50 С)

 температура

Коэффициенты уменьшения рабочего давления

 50

 1,00

 110

 0,95

 120

 0,80

 150

 0,70

Площадь 1м.п. гофрированной трубы

условный размер 15А 20А 25А 32А
м2 0,064652 0,095004 0,121394 0,15218
расход л/с потеря давления, Па/м
PEX 16(2) PEX 20(2) Flexy 15 мм.рт.ст Flexy 15 мм. вод. ст. Flexy 20 мм.рт.ст Flexy 20 мм. вод. ст. Flexy 25 мм.рт.ст Flexy 25 мм. вод. ст.
0,03 97 24 1064 77,672 226 16,498 37 2,701
0,06 349 82 2660 194,18 399 29,127 133 9,709
0,09 712 174 6650 485,45 1037 75,701 292 21,316
0,13 1576 337 11970 873,81 1995 145,635 532 38,836
0,2 3341 734 23940 1747,62 3995 291,635 1330 97,09
0,26 5290 1185 39900 2912,7 7315 533,995 2261 165,053
Объем  галлоны/мин. Объем  литры./мин. Объем  куб.м./час Мощность квт V D15      м./сек. V D20      м./сек. V D25      м./сек. V D32      м./сек.
0,50 1,89 0,11 2,64 0,17 0,08 0,05 0,03
1,00 3,79 0,23 5,29 0,33 0,15 0,10 0,07
1,50 5,68 0,34 7,93 0,50 0,23 0,14 0,10
2,00 7,57 0,45 10,57 0,67 0,31 0,19 0,14
2,50 9,46 0,57 13,22 0,39 0,24 0,17
3,00 11,36 0,68 15,86 0,46 0,29 0,20
3,50 13,25 0,79 18,50 0,54 0,33 0,24
4,00 15,14 0,91 21,15 0,62 0,38 0,27
4,50 17,03 1,02 23,79 0,70 0,43 0,31
5,00 18,93 1,14 26,44 0,48 0,34
5,50 20,82 1,25 29,08 0,53 0,38
6,00 22,71 1,36 31,72 0,57 0,41
6,50 24,61 1,48 34,37 0,62 0,44
7,00 26,50 1,59 37,01 0,67 0,48
7,50 28,39 1,70 39,65 0,51
8,00 30,28 1,82 42,30 0,55
8,50 32,18 1,93 44,94 0,58
9,00 34,07 2,04 47,58 0,61
9,50 35,96 2,16 50,23 0,65
10,00 37,85 2,27 52,87 0,68
10,50 39,75 2,38 55,51
11,00 41,64 2,50 58,16
11,50 43,53 2,61 60,80
12,00 45,43 2,73 63,44
12,50 47,32 2,84 66,09
13,00 49,21 2,95 68,73
13,50 51,10 3,07 71,37
14,00 53,00 3,18 74,02
14,50 54,89 3,29 76,66
15,00 56,78 3,41 79,31
15,50 58,67 3,52 81,95
16,00 60,57 3,63 84,59
16,50 62,46 3,75 87,24
17,50 66,25 3,97 92,52
