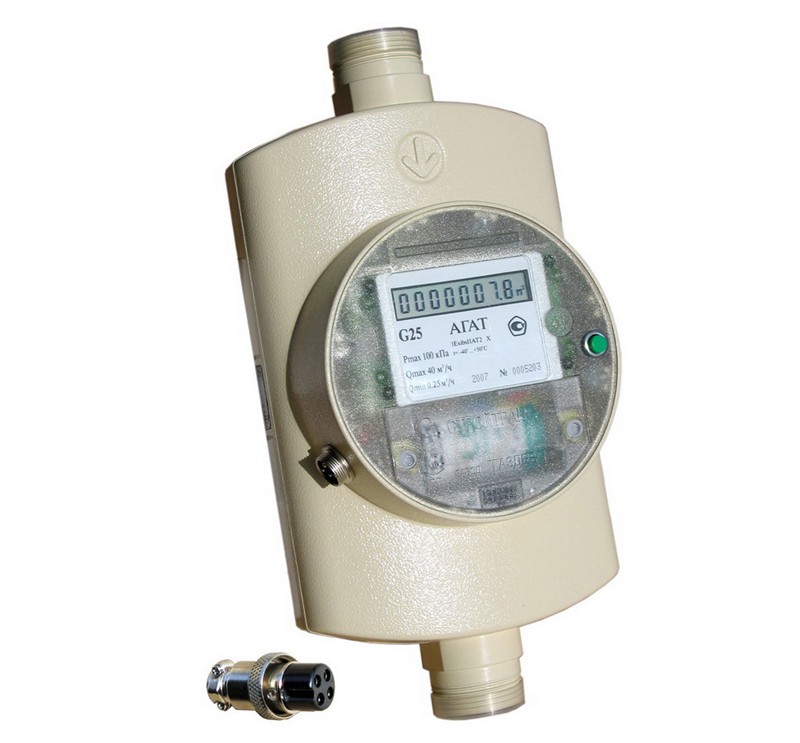

Описание
Для удобства потребителей ультразвуковых счетчиков газа АГАТ предусмотрена возможность настройки на заводе-изготовителе коэффициентов Р (рабочее избыточное давление газа) и G (плотность газа) под реальные условия газовой сети потребителей.
Информация о суммарном измеренном объеме потребленного газа отображается на табло счетчика. Предусмотрена возможность передачи этой информации по интерфейсу RS-232 в централизованную автоматизированную систему учета энергоресурсов по проводной линии. Счетчик полностью адаптирован для использования в автоматизированной системе коммерческого учета газа.
Дополнительно по заказу потребителей может поставляться:
- Адаптер;
- Методика поверки;
- Руководство по эксплуатации
Преимущества счетчика газа АГАТ:
- отсутствие подвижных деталей и узлов;
- высокая точность измерений;
- высокая стабильность метрологических характеристик;
- возможность введения корректирующих коэффициентов по давлению и плотности газа;
- автоматическое приведение измеренного объема к температуре +20°С;
- наличие интерфейса RS232 для передачи информации;
- возможность калибровки по семи точкам.
Основные технические характеристики
| Типоразмер счетчика | G16 | G25 |
| Номинальный измеряемый расход, Qном, м3/ч | 16 | 25 |
| Максимальный измеряемый расход, Qмакс,
м3/ч |
25 | 40 |
| Минимальный измеряемый расход, Qмин, м3/ч | 0,16 | 0,25 |
| Пределы допускаемой относительной погрешности счетчика в диапазоне расходов, %:
Qмин ≤ Q < 0,1Qном 0,1Qном ≤ Q ≤ Qмакс |
± 3,0 ± 1,5 |
|
| Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1°С, % | 0,1 | |
| Допускаемая потеря давления при Qмакс, Па | не более 300 | |
| Порог чувствительности счетчика, м3/ч | 0,032 | 0,05 |
| Максимальное избыточное давление, кПа | 100 | |
| Максимальное избыточное рабочее давление, Па | 5000 | |
| Емкость индикаторного табло в рабочем режиме | 999999,99 | |
| Цена наименьшего разряда в рабочем режиме, м3 | 0,01 | |
| Диапазон рабочей и окружающей среды, °С | от -40 до +50 | |
| Температура, к которой приводится объем газа, °С | +20 | |
| Масса, кг | не более 3,0 | |
| Габаритные размеры, мм | не более 308х155х85 | |
| Направление подвода газа, при выпуске с завода | сверху вниз (по заказу любое) | |
| Размер трубной резьбы штуцеров, дюйм | 1 ¼ | |
| Срок службы, лет | не менее 25 | |
| Межповерочный интервал, лет | 6 | |
| Гарантийный срок эксплуатации, мес. | 24 | |
| Маркировка взрывозащиты | 1ExibsIIАT4 X. | |
| Степень защиты от внешних воздействий по ГОСТ 14254-96: | IP54 | |
| Источник питания | Батарея литиевая
10А ч (3.6V) |
|
| Ресурс работы счётчика от одной батареи, лет | не менее 6 | |
| Съём информации об измеренном объёме газа | RS232 | |
