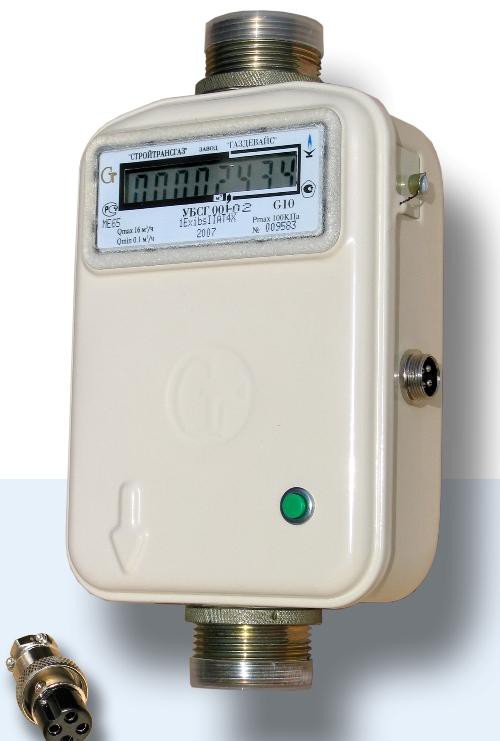

Ультразвуковой счетчик газа УБСГ G10

Цена по запросу

Компактный и легкий Коррекция показаний по температуре без дополнительных устройств (приведение объема газа к нормальным условиям: температуре 20°С и плотности 0,67 кг/м3) Каждый счетчик укомплектован импульсным преобразователем для передачи информации в централизованную систему учета Конструкция обеспечивает минимизацию перепада давления Удобен при монтаже: – 2 исполнения: с вертикальной и горизонтальной осью – независим от правого или левого расположения газопровода Принцип измерения исключает возможность обратного хода
Производитель: ЗАО «Газдевайс»

Описание



Счетчики выпускаются настроенными на природный газ по ГОСТ 5542. По требованию Заказчика счётчики могут быть настроены на другие параметры  измеряемого газа.

Информация о суммарном  измеренном объеме потребленного газа отображается на табло счетчика. Предусмотрена возможность передачи этой информации по интерфейсу RS-232 в централизованную автоматизированную систему учета энергоресурсов по проводной  линии.  Счетчик полностью адаптирован  для использования в автоматизированной системе коммерческого учета газа.

Дополнительно по заказу потребителей может поставляться:

  • Адаптер
  • Методика поверки
  • Руководство по эксплуатации

Преимущества счетчиков газа УБСГ 001:

  • отсутствие подвижных деталей и узлов;
  • высокая точность измерений;
  • высокая стабильность метрологических характеристик;
  • возможность введения корректирующих коэффициентов по давлению и плотности газа;
  • автоматическое приведение измеренного объема к температуре +20°С;
  • наличие интерфейса RS232 для передачи информации;
  • возможность калибровки по семи точкам.

Основные технические характеристики

Типоразмер счетчика G4 G6 G10
Номинальный измеряемый расход, Qном,  м3 4 6 10
Максимальный измеряемый расход, Qмакс,  м3 6 10 16
Минимальный измеряемый расход, Qмин,  м3 0,04 0,06 0,1
Пределы допускаемой относительной погрешности счетчика в диапазоне расходов, %:

Qмин ≤ Q < 0,1Qном

0,1Qном ≤ Q ≤ Qмакс







± 3,0

± 1,5

Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1°С, % 0,1
Допускаемая потеря давления при Qмакс, Па не более 200 не более 300
Порог чувствительности счетчика,  м3 0,008 0,012 0,02
Максимальное избыточное давление, кПа 100
Максимальное избыточное рабочее давление, Па 5000
Емкость индикаторного табло в рабочем режиме 99999,999
Цена наименьшего разряда в рабочем режиме, м3 0,001
Диапазон рабочей и окружающей среды, °С от -40 до +50
Температура, к которой приводится объем газа, °С +20
Масса,  кг не более 1,7
Габаритные размеры,  мм не более 236х130х67
Направление подвода газа сверху-вниз
Размер трубной резьбы штуцеров,  дюйм 1 ¼
Срок службы,  лет не менее  25
Межповерочный интервал,  лет 6
Гарантийный срок эксплуатации, мес. 24
Маркировка взрывозащиты 1ExibsIIАT4 X
Степень защиты от внешних воздействий

по ГОСТ 14254-96:

IP54
Источник питания Батарея литиевая 10Ач (3.6V)
Ресурс работы счётчика от одной батареи, лет не менее 6
Съём информации об измеренном объёме газа RS232
