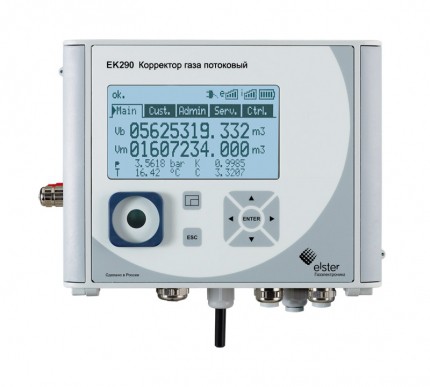

Корректор газа потоковый EK290

Цена по запросу

ЕК290 корректор газа потоковый является флагманским прибором в линейке продукции ООО «ЭЛЬСТЕР Газэлектроника». Корректор подключается одновременно к 2-м счетчикам газа и оснащен двойным комплектом преобразователей давления и температуры.

ЕК290 корректор газа потоковый предназначен для работы с двумя счетчиками газа и используется для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям путем вычисления коэффициента сжимаемости газа и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.

Описание

Корректор ЕК290 является флагманским прибором в линейке продукции ООО «ЭЛЬСТЕР Газэлектроника». Корректор подключается одновременно к 2-м счетчикам газа и оснащен двойным комплектом преобразователей давления и температуры.

ЕК290 корректор газа потоковый предназначен для работы с двумя счетчиками газа и используется для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям путем вычисления коэффициента сжимаемости газа и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.

ЕК290 корректор газа потоковый может быть оснащен 3-мя преобразователями давления (Pa — 2 шт., dP — 1 шт.) и 2-мя преобразователями температуры (Тгаза — 1 шт., Токр. — 1 шт.) на каждый счетчик. Итого, корректор ЕК290 может поставляться с 6-тью преобразователями давления и 4-мя преобразователями температуры.

Учет и архивирование данных в корректоре ЕК290 выполняется по двум независимым каналам. Режим работы одного счетчика не влияет на ведение учета второго счетчика. Все измеренные и вычисленные значения хранятся в энергонезависимом архиве.

Корректор EK290 может применяться для учета газа в режиме «зима-лето», когда для подсчета газа используются разные счетчики с отличными типоразмерами. Также EK290 может использоваться с шкафных пунктах учета для учета газа с 2-х счетчиков газа.

Для удобства просмотра данных корректор ЕК290 оснащен большим многоточечным дисплеем с подсветкой. Крупные символы и семикнопочная клавиатура делают просмотр данных для оператора в корректоре более удобным. Новый корпус обеспечивает простоту подключения вторичных устройств и допускает установку корректора на турбинный или ротационный счетчик газа, а так же на стену. Преобразователи давления и температуры вынесены за пределы корпуса корректора, что упрощает монтаж преобразователей на узле учета. Интегрированный в корпус корректора или вынесенный преобразователь абсолютного давления, не требует дополнительной настройки на месте эксплуатации. Встроенный GSM/GPRS модем позволяет дистанционно передавать данные о расходе газа на сервер сбора данных. Оптический интерфейс передачи данных, расположенный на лицевой панели, позволяет производить настройку корректора и считывание архивов на месте без коммутации соединительных кабелей.

Отличительные особенности

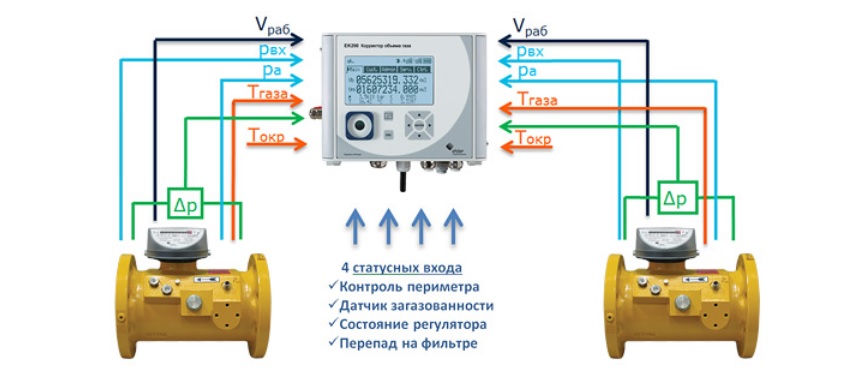

Корректор EK290 оснащается 6-ю преобразователями давления и 4-мя преобразователями температуры, по 3 и 2 преобразователя соответственно на каждый счетчик. На каждом счетчике измеряется давление газа на счетчике, давление газа перед фильтром, перепад давления на счетчике, температура газа и температура окружающей среды. Измеренные данные хранятся в энергонезависимом архиве корректора ЕК290 по двум каналам измерения.

Для каждого канала изменения рабочего объема счетчика в корректоре ЕК290 имеются НЧ и ВЧ входы. Наличие высокочастотного входа позволяет подключить к корректору ЕК290 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для RVG) и А1S (для TRZ) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.

Для отсечения попыток несанкционированного воздействия на счетчик в корректоре предусмотрены статусные входы, которые мгновенно передают информацию на систему телеметрии и сервер сбора и обработки информации.

Методы вычисления коэффициента сжимаемости

Дополнительно к методам вычисления коэффициента сжимаемости NX19 мод и GERG-91 мод, которые применяются в ЕК270, в корректоре ЕК290 добавлен метод МР113, использующийся для вычисления коэффициента сжимаемости попутного нефтяного газа. Таким образом, корректор ЕК290 может использоваться совместно со счетчиками для учета попутного нефтяного газа.

Дополнительные независимые интерфейсы RS232/RS485

В корректоре EK290 в дополнение к оптическому интерфейсу добавлены два проводных RS232/RS485 интерфейса. Проводные интерфейсы RS232/RS485 полностью независимы друг от друга и позволяют одновременно передавать данные.

Встроенный GSM/GPRS модем

ЕК290 корректор газа потоковый может быть оснащен опционально встроенным GSM/GPRS модемом с внешней антенной. Модем устанавливается внутри корпуса корректора и использует для питания дополнительный элемент питания. Использование встроенного GSM/GPRS модема позволяет организовать дистанционную передачу данных о потреблении газа на сервер сбора данных в тех местах, где нет возможности подключения дополнительного внешнего питания к корректору ЕК290.

Область применения

Технические характеристики

Количество счетчиков 2
Корпус Алюминиевый
Размеры 280×180×115 мм
Сертификаты Утверждение типа СИ, Ex, ЭМС
Класс защиты IP65
Температурный диапазон Tокр: −40 … +60°C; Тгаза: −30 … +60°C
Батарейное питание 2 или 4 литиевых элемента питания.
Дополнительно 1 литиевый элемент питания для GSM/GPRS модема.
Внешнее питание 8,5 В
Входы/Выходы 6 входов, в том числе НЧ и ВЧ
4 выхода
Преобразователи давления Pa — 4 шт., dP — 2 шт.
Преобразователи температуры Тгаза — 2 шт., Т окр. — 2 шт.
Интерфейсы Оптический, 2 RS232/RS485, встроенный GSM/GPRS модем
Протоколы МЭК 61107, ModBus
Архивы на каждый счетчик Месячный, Суточный, Часовой, журналы событий и изменений
Подстановочные значения Q, P, T, Z
Установка во взрывоопасной зоне Да
