Корректор газа потоковый EK280

Цена по запросу

ЕК280 корректор газа потоковый продолжает линейку корректоров серии ЕК и представляет более широкий функционал по сравнению с корректором ЕК270. Корректор газа потоковый ЕК280 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) путем вычисления коэффициента сжимаемости газа и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.

Описание

Конструкция

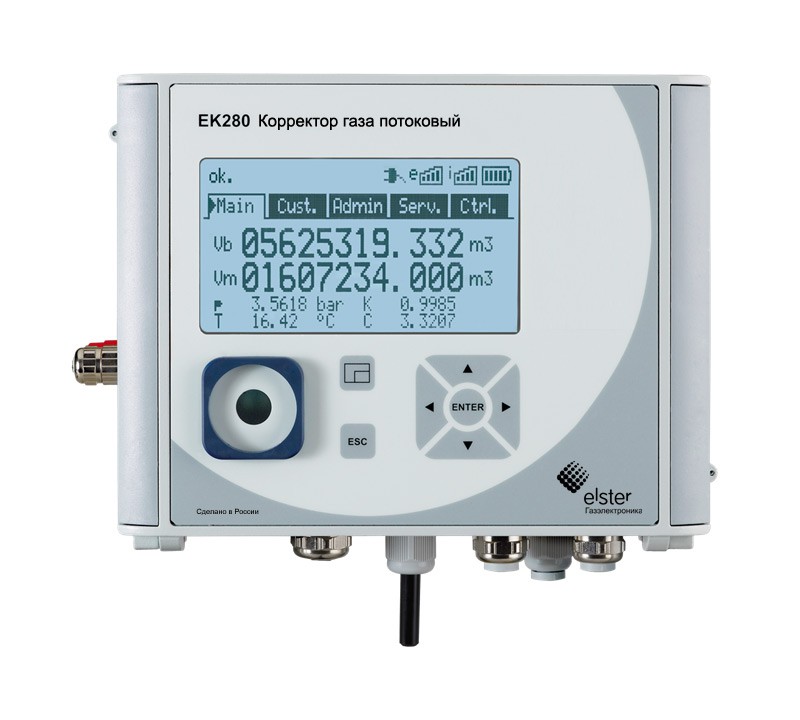

Надежный металлический корпус обеспечивает простоту подключения вторичных устройств и допускает установку корректора на турбинный или ротационный счетчик газа, а так же на стену.

Многоточечный дисплей с крупными символами и подсветкой, в совокупности с семикнопочной клавиатурой, обеспечивают удобный для восприятия интерфейс оператора.

Оптический интерфейс передачи данных, расположенный на лицевой панели, позволяет производить настройку корректора и считывание архивов без коммутации соединительных кабелей. Встроенный в корпус корректора ЕК280 GSM/GPRS модем значительно упрощает процесс дистанционного сбора данных.

Отличительные особенности

Преобразователи давления и температуры

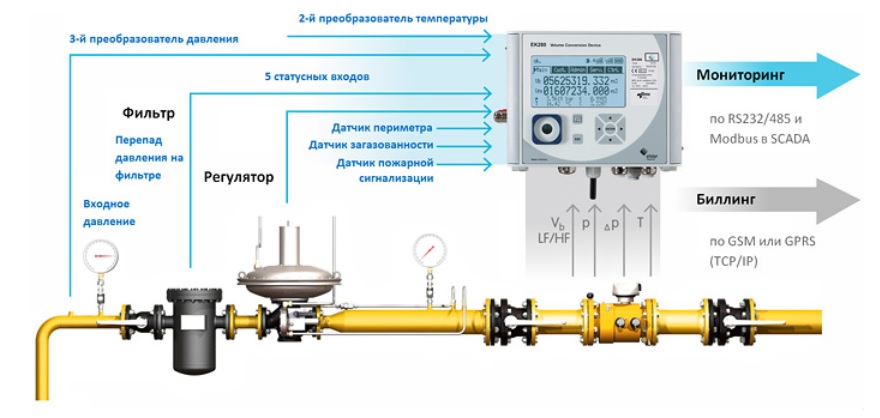

В отличие от корректора ЕК270 корректор EK280 может быть оснащен 3-мя преобразователями давления и 2-мя преобразователями температуры.

Преобразователи давления используются для изменения абсолютного давления на счетчике (Pa), измерения перепада давления на счетчике и измерения давления еще в одной точке трубопровода, например, перед фильтром.

Преобразователи температуры используются для измерения температуры газа в счетчике и для измерения температуры окружающей среды.

Измеренные и вычисленные данные хранятся в энергонезависимом архиве корректора ЕК280.

Подключение СЧ и ВЧ датчиков и датчиков различного функционала

Наличие высокочастотного входа позволяет подключить к корректору ЕК280 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для RVG) и А1S (для TRZ) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.

Дополнительные НЧ/ВЧ входы позволяют подключить к корректору ЕК280 различные датчики, например датчики загазованности и/или датчики контроля периметра.

Методы вычисления коэффициента сжимаемости

Дополнительно к методам вычисления коэффициента сжимаемости NX19 мод и GERG-91 мод, которые применяются в ЕК270, в корректоре ЕК280 добавлен метод МР113, использующийся для вычисления коэффициента сжимаемости попутного нефтяного газа. Таким образом, корректор ЕК280 может использоваться совместно со счетчиками для учета попутного нефтяного газа.

Независимые интерфейсы RS232/RS485 и встроенный GSM/GPRS модем

В корректоре EK280 в дополнение к оптическому интерфейсу добавлены два проводных RS232/RS485 интерфейса. Проводные интерфейсы RS232/RS485 полностью независимы друг от друга и позволяют одновременно передавать данные.

Таким образом, и поставщик, и потребитель газа могут иметь одновременный доступ по проводному интерфейсу к корректору EK280.

Корректор объема газа ЕК280 может быть оснащен опционально встроенным GSM/GPRS модемом с внешней антенной. Модем устанавливается внутри корпуса корректора и использует для питания дополнительный элемент питания. Использование встроенного GSM/GPRS модема позволяет организовать дистанционную передачу данных о потреблении газа на сервер сбора данных в тех местах, где нет возможности подключения дополнительного внешнего питания к корректору ЕК280.

Область применения

Основные характеристики

Корпус Алюминиевый
Размеры 280×180×115 мм
Сертификаты Утверждение типа СИ, Ex, ЭМС
Класс защиты IP65
Температурный диапазон Tокр: −40 … +60°C; Тгаза: −30 … +60°C
Автономное питание 2 или 4 литиевых элемента питания.
Дополнительно 1 литиевый элемент питания для GSM/GPRS модема.
Внешнее питание 8,5 В
Входы/Выходы 6 входов, в том числе ВЧ. 4 выхода
— Вход 1: НЧ, ВЧ — Выход 1: НЧ, статусный
— Вход 2: НЧ, статусный — Выход 2: НЧ, статусный
— Вход 3: НЧ, ВЧ, статусный — Выход 3: НЧ, статусный
— Вход 4: НЧ, статусный — Выход 4: НЧ, статусный
— Вход 5: НЧ, ВЧ, статусный
— Вход 6: НЧ, ВЧ, статусный
Преобразователи давления Pa — 2 шт., dP — 1 шт.
Преобразователи температуры Тгаза — 1 шт., Токр. — 1 шт.
Интерфейсы Оптический, 2 RS232/RS485, встроенный GSM/GPRS модем
Протоколы МЭК 61107, ModBus
Архивы Месячный, Суточный, Часовой, журналы событий и изменений
Подстановочные значения Q, P, T, Z
Установка во взрывоопасной зоне Да
