Комплексы для измерения количества газа СГ-ТК

Цена по запросу

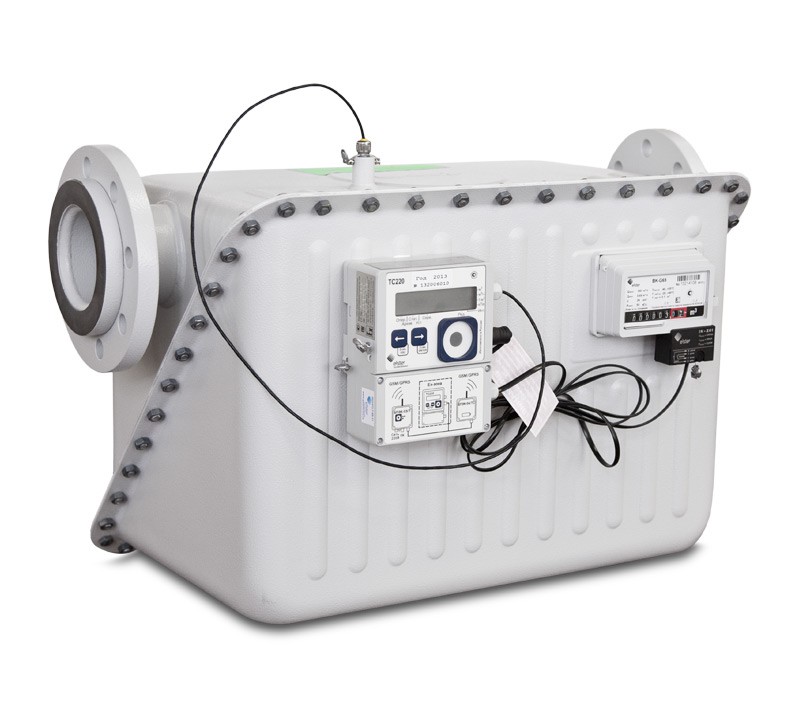

Комплексы СГ-ТК, модификации СГ-ТК-Т (на базе турбинных счетчиков газа TRZ, СГ), СГ-ТК-Р (на базе ротационных счетчиков газа RVG, RABO) и СГ-ТК-Д (на базе диафрагменных счетчиков газа ВК), предназначены для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинных (TRZ, СГ), ротационного (RVG, RABO), диафрагменного (ВК) счетчиков газа по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа.

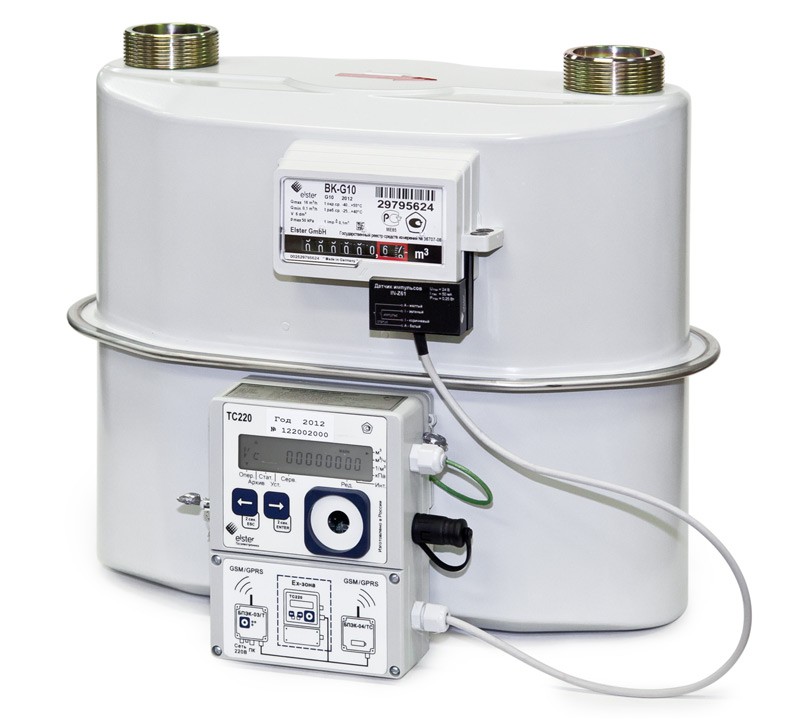

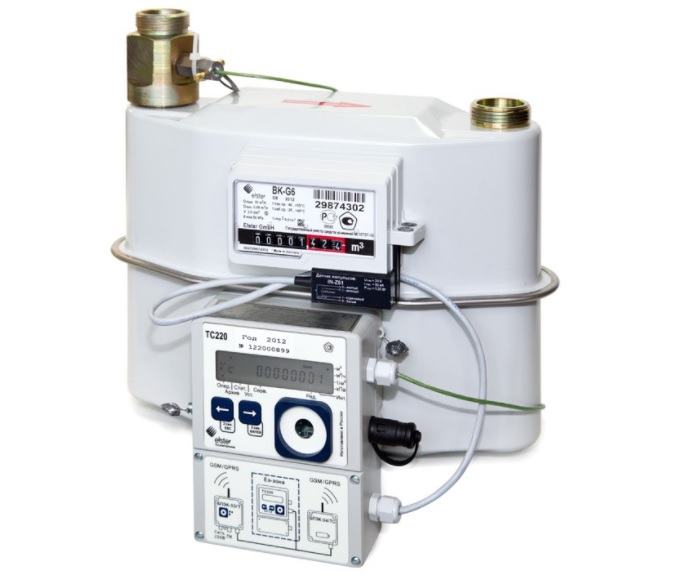

Для комплексов СГ-ТК-Д разработана методика выполнения измерений (Свидетельство об аттестации методики измерений № 181-560-01.00270-2013) в соответствие с которой относительная расширенная неопределенность комплекса СГ-ТК на базе счетчика газа ВК с температурными корректорами ТС215 и ТС220 не превышает ±3%, что соответствует требованиям ГОСТ Р 8.741-2011.

Производитель: ООО «ЭЛЬСТЕР Газэлектроника»

Описание

Состав:

Комплекс СГ-ЭК состоит из корректора объема газа ЕК270 и счетчика газа в зависимости от исполнения:

  • СГ-ЭК-Р со счетчиком газа ротационным типа RABO или RVG;
  • СГ-ЭК-Т со счетчиком газа турбинным типа TRZ или TRZ2 или СГ;

Принцип работы:

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными (TRZ, TRZ2, СГ) или ротационными (RABO, RVG) при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Выполняемые функции:

  • Вычисление приведенного к стандартным условиям объема газа;
  • Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
  • Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
  • Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
  • Периодический вывод данных на принтер, оснащенный последовательным портом;
  • Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
  • Архивирование основных измеряемых и вычисляемых параметров;
  • Почасовая запись данных в архив за 9 месяцев;
  • Ввод и изменение исходных условий и данных (процедура настройки);
  • При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
  • Возможность работы по подставному значению расхода.
  • Контроль температуры окружающей среды (опционально);
  • Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
  • Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации);
  • Возможность дистанционной настройки корректора с помощью SMS сообщений;
  • Возможность работы с модулями телеметрии БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05;
  • Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB ;
  • Удобный 4-строчный дисплей.

Основные характеристики:

Основные характеристики:

  • Диапазон рабочих расходов:
    • для модификаций СГ-ЭК-Р со счетчиком RABO: от 0,4 м3/ч до 400 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:250).
    • для модификаций СГ-ЭК-Р со счетчиком RVG: от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).
    • для модификаций СГ-ЭК-Т со счетчиком TRZ: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax: при давлении до 0,3 МПа — до 1:30; при давлении от 0,3 МПа до 1,0 МПа — до 1:50; при давлении свыше 1,0 МПа — до 1:80);
    • для модификаций СГ-ЭК-Т со счетчиком TRZ2: от 5 м3/ч до 1600 м3/ч (диапазон рабочих расходов Qmin/Qmax — до 1:30);
    • для модификаций СГ-ЭК-Т со счетчиком СГ: от 8 м3/ч до 4000 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
  • Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции1), %:
    • модификации СГ-ЭК-Т на базе счетчиков TRZ исполнения «2У», СГ-ЭК-Р на базе RABO исполнения «2У»:
      • в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qмакс2): ± 1,0;
    • модификации СГ-ЭК-Т, СГ-ЭК-Р на базе счетчиков RVG, СГ, TRZ2 и счетчиков TRZ, RABO остальных исполнений:
      • в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qt4): ± 2,1;
      • в диапазоне объемных расходов при рабочих условиях от Qt4) до Qмакс2): ± 1,1.

Примечания:

1) Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%);

2) Qмакс — максимальный объемный расход при рабочих условиях;

3) Qмин — минимальный объемный расход при рабочих условиях;

4) Qt — значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Qtпринимается равным:

TRZ G100-G4000 (Ду80, 100, 150, 200, 250, 300) исп. «1» и «2» 0,1 Qмакс
TRZ G65; TRZ2 G65-G1000; СГ16М(МТ) с диапазонами измерения 1:10 и 1:20; СГ16МТ-100-Р с диапазонами измерения 1:10 0,2 Qмакс
СГ16МТ-160…4000-Р-2 с диапазоном измерения 1:20; 0,1 Qмакс
СГ16МТ-250…650-Р-3 с диапазоном измерения 1:25; СГ16МТ-800…4000-Р-3 с диапазоном измерения 1:30 0,05 Qмакс
СГ16МТ-100-Р-1 с диапазонами измерения 1:12,5; СГ16МТ-250…650-Р-4 с диапазоном измерения 1:25; СГ16МТ-800…4000-Р-4 с диапазоном измерения 1:30 0,1 Qмакс
RVG (основное исполнение), RABO (основное исполнение) 0,1 Qмакс
RVG (исполнение «У»), RABO (исполнение «У») 0,05 Qмакс
  • Диаметр условного прохода Ду,мм:
    • СГ-ЭК-Р со счетчиком RABO: Ду50…Ду100.
    • СГ-ЭК-Р со счетчиком RVG: Ду50…Ду150.
    • СГ-ЭК-Т со счетчиком TRZ: Ду50…Ду300;
    • СГ-ЭК-Т со счетчиком TRZ2: Ду50…Ду150;
    • СГ-ЭК-Т со счетчиком СГ: Ду50…Ду200;
  • Максимальное рабочее давление:
    • со счетчиком газа RABO: 1,6 МПа;
    • со счетчиком газа RVG: 1,6 МПа;
    • со счетчиком газа TRZ: 1,6 МПа; 6,3 МПа — в зависимости от типоразмера счетчика;
    • со счетчиком газа TRZ2: ANSI600 (10,0 МПа)
    • со счетчиком газа СГ16МТ-Р: 1,6 МПа;
    • со счетчиком газа СГ75МТ-Р: 7,5 МПа;
  • Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
  • Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от −23 °С до +60 °С.
  • Диапазон температур окружающей среды комплекса СГ-ЭК: от −40 °С до +60 °С.
  • Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.
  • Межповерочный интервал 5 лет.
  • Электропитание:
    • от двух литиевых элементов питания со сроком службы не менее 5 лет;
    • от внешнего источника питания.
  • Установка во взрывоопасной зоне.

Дополнительное оборудование:

Дополнительные приборы (в комплект поставки не входят):

  • Кабель адаптер оптический КА/О-USB
  • внешние блоки питания и модули телеметрии БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05;
  • модуль функционального расширения МР260;
  • программно-аппаратный комплекс для считывания данных AS-300.

Внимание! Дополнительные приборы (за исключением коммуникационного модуля БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят):

  • Программный комплекс «СОДЭК® Стандарт™» версия 6.х – предназначен для сбора данных с небольшого количества ЕК270/ЕК260 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).
  • Программно-технический комплекс «СОДЭК® Экстра™» – предназначен для сбора данных с большого количества корректоров ЕК270/ЕК260 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).

По согласованию с Заказчиком возможна поставка оборудования:

  • фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК;
  • комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.
  • СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ
