Комплексы для измерения количества газа КИ-СТГ

Цена по запросу

Коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных газов в напорных трубопроводах газораспределительных пунктов и станций, теплоэнергетических установок и других объектов в различных отраслях промышленности. СОСТАВ: Измерительный комплекс КИ-СТГ включает в себя: турбинный счетчик газа типа СТГ; электронный корректор объема газа; датчик абсолютного давления; датчик температуры; комплект сервисных программ (дискета); кронштейн для крепления корректора; комплект документации (РЭ, паспорта, руководство оператора и т.п.).
Производитель: ООО ЭПО “Сигнал”

Описание

Технические характеристики

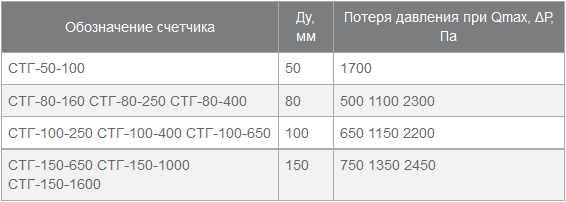

Допускаемая потеря давления при максимальном расходе

Значения потери давления установлены для воздуха плотностью 1.2 кг/м3.

Примечания. 1. Регуляторы РДУК2Н(В) в настоящее время не выпускаются. 2. Первая цифра после буквенного обозначения типа регулятора — диаметр присоединительного патрубка Ду, мм, вторая — диаметр седла клапана, мм.

Максимальная пропускная способность регуляторов РДУК2 приведена на рис. 3–7, где Р1, Р2 — соответственно входное и выходное давление, кг/см².

Диапазон измеряемых расходов:

  • от 10 м3/ч до 25.000 м3

§ Диапазон измерения (Qmin/Qmax):

  • Qmin/Qmax до 1:30

§ Пределы допускаемой основной и относительной погрешности:

  • не более +/- 1,5% в диапазоне расходов от 0,2Qmax до Qmax
  • не более +/- 2,5% в диапазоне расходов от Qmin до 0,2Qmax

§ Максимальное рабочее давление:

  • 1,6 МПа

§ Диапазон температур:

  • окружающая среда – от минус 30 0С до +50 0С
  • измеряемая среда – от минус 30 0С до +50 0С
