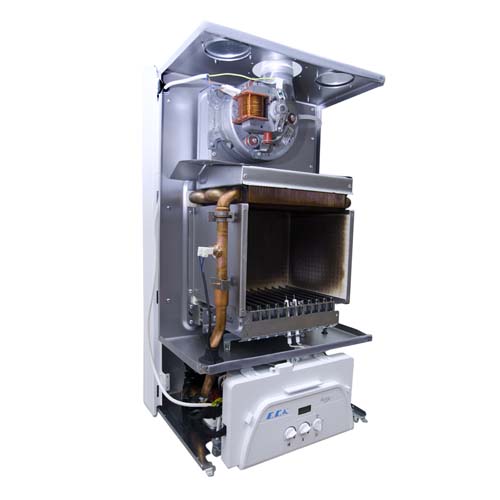

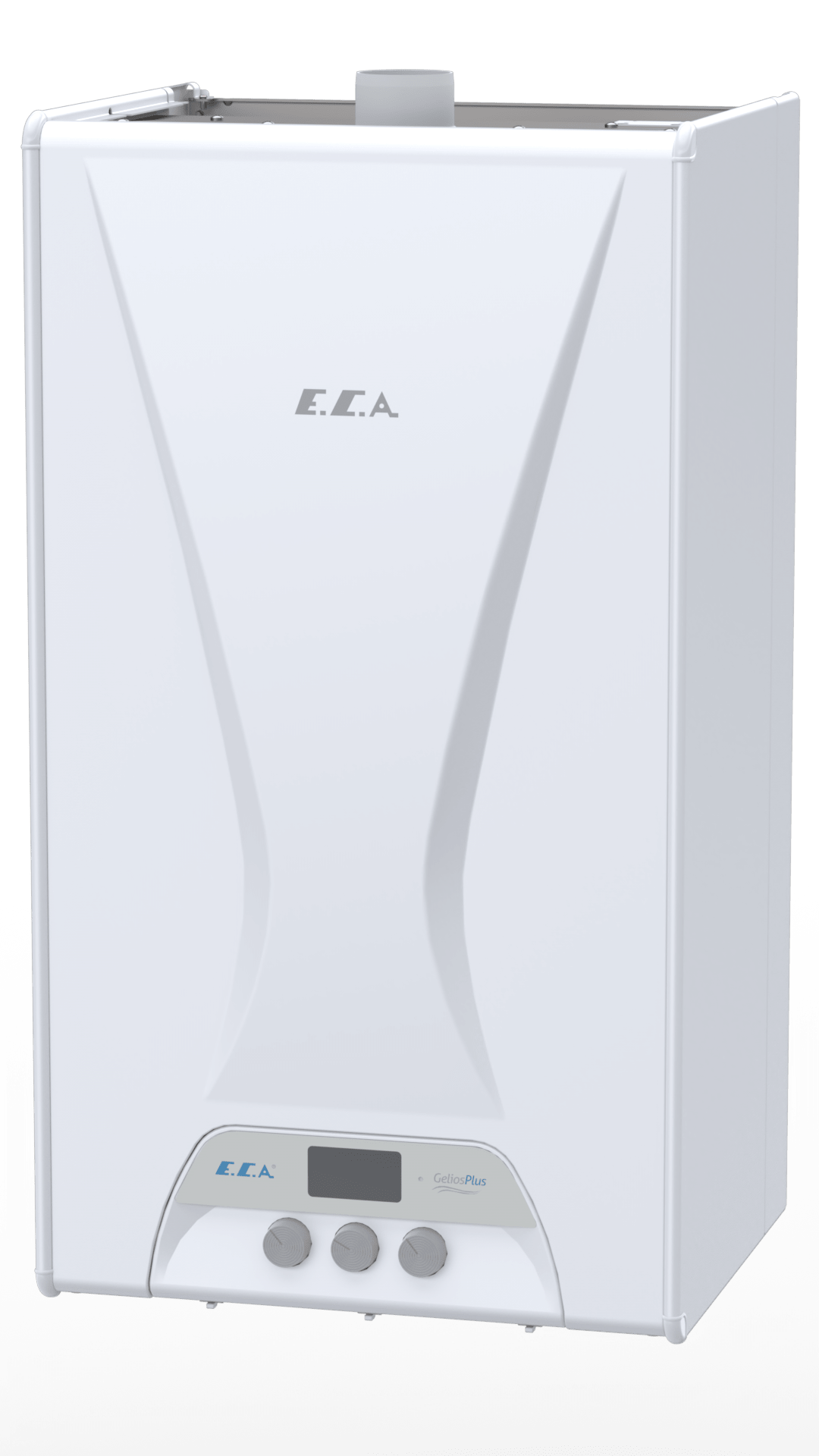

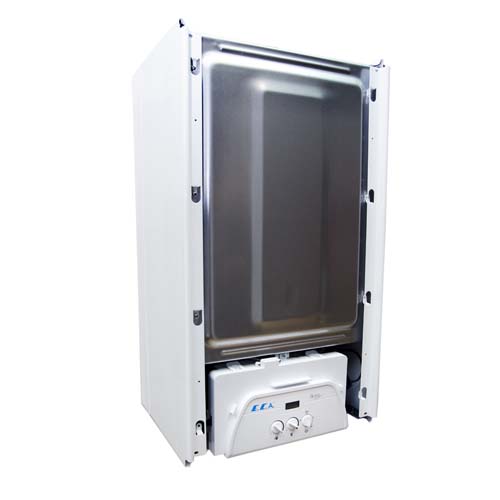

Настенный двухконтурный газовый котел GELIOS PLUS 16

Цена по запросу

Настенный двухконтурный газовый котел с закрытой камерой сгорания
Коаксиальный дымоход 60/100 до 4 м (горизонтальная и вертикальная конфигурация)
Возможность использования раздельного дымохода 80/80 до 8 м общей длины (горизонтальная и вертикальная конфигурация)
Эффективность 90,6%
Класс выбросов оксида азота: 2
Емкость расширительного бака: 6 л (8л для 28 кВт)
Возможность использования термостата включения/ выключения и термостата с интеллектуальными функциями
Низкий выброс СО
3-х ступенчатый циркуляционный насос
Занимает мало места благодаря размерам 720х400х330мм
Многофункциональный ЖК-дисплей
Эргономичная конструкция и простота использования
Возможность работы в погодозависимом режиме
Простой элегантный внешний вид

Описание

Скачать каталог продукции E.C.A.

Скачать Технические характеристики GELIOS PLUS E.C.A.

Скачать Руководство по эксплуатации GELIOS PLUS E.C.A.



17 систем безопасности

1. Сбросной клапан в контуре отопления (3 бар) защищает как систему отопления, так и газовый котел от избыточного давления
2. Устройство защиты от пониженного давления в контуре отопления (0,8 бар) выключает котел при падении давления
3. Предохранительное устройство предотвращает перегрев теплообменника благодаря системам автоматического байпасса и задержки выключения насоса в режиме отопления
4. Расширительный бак (6 л) компенсирует увеличение объема теплоносителя при работе котла (8 л для 28 кВ)
5. Электромагнитный фильтр устраняет электромагнитные помехи и обеспечивает безопасность розжига
6. Защита котла при пропадании пламени
7. Устройство защиты предотвращает блокирование насоса при длительном периоде простоя
8. Устройство защиты от блокирования 3-х ходового клапана
9. 2-х уровневое устройство защиты от замерзания, которое включается в соответствии с показаниями датчиков контуры отопления и ГВС
10. Автоматический воздухоотводчик установленный на насосе
11. Реле дифференциального давления для обеспечения безопасности системы дымоотвода
12. Устройство защиты от перегрева (71°C) для горячего водоснабжения
13. Устройство защиты от перегрева (90°C) для контура отопления
14. Защитный термостат по температуре теплоносителя на выходе теплообменника (105°C)
15. Устройство защиты от пониженного напряжения (165 В)
16. Устройство защиты от повышенного напряжения (260В)
17. Сливной кран, позволяющий сливать воду из контура отопления

Технические характеристики

КПД 90,60%
P Мин. мощность нагрева (тепловая мощность)  8,2 кВт
P Макс. мощность нагрева (тепловая мощность) 16 кВт
Q Тепловая нагрузка (мин.) 9,2 кВт
Q Тепловая нагрузка (макс.) 17,6 кВт
Природный газ (полная мощность) 1,86 м3/час
Природный газ (мин. мощность) 0,96 м3/час
Сжиженный газ 1,37 кг/час
Класс Nox 2
Минимальный напор воды (отопительный контур) 0,8 бар
Максимальный напор воды (отопительный контур) 3 бар
Максимальная температура воды (отопительный контур) 90 °С
Диапазон регулируемой темп. (отопительный контур) 40-80 °С
Мин. скорость потока (бытовая горячая вода) 3 л/мин.
Макс. скорость потока (бытовая горячая вода) 10 (∆t=33,4°C) л/мин.
Мин. напор воды (бытовая горячая вода) 0,3 бар
Макс. напор воды (бытовая горячая вода) 10 бар
Диапазон горячей воды (бытовая горячая вода) 35-64 °С
Источник питания 230В AC-50 Гц
Потребление электроэнергии 119 ватт
Класс защиты IPx4D
Расширительный бак 6 л
Габариты (Yx GxD) 720x400x330 мм
Вес (без упаковки) 32 кг
Отопление 3/4 дюйм
ГВС 1/2 дюйм
Газ 3/4 дюйм
Количество контуров Двухконтурный
Тип Конвекционный
Тип камеры сгорания Закрытая
Гарантия  2 года
Монтаж Настенный
Используемое топливо Природный или сжиженный газ
Безопасность 17 систем безопасности



Единица измерения GELIOS PLUS
11/13/16/20/24 HM 28 HM 33 HM
 Категория I2H
Тип C12(X), C32(X), C42(X), C52(X)
Тип газа мбар G20 (природный) G30-31 (сжиженный)
КПД % 90,6 90,7 90,3
Мощность
P Мин. мощность нагрева(тепловая мощность) кВт 8,2 9,5 11,3
P Макс. мощность нагрева(тепловая мощность) кВт 11,3 13 16 20 23,3 28 32,5
Q Тепловая нагрузка (мин.) кВт 9,2 10,5 12,5
Q  Тепловая нагрузка (макс.) кВт 12,8 14,8 17,9 22,3 25,6 30,5 35,3
Расход газа
Природный газ (полная мощность) м3/час 1,38 1,58 1,93 2,41 2,76 3,22 3,67
Природный газ (мин. мощность) м3/час 0,96 1,12 1,3
Сжиженный газ кг/час 1,07 1,23 1,5 1,88 2,15 2,51 2,87
Класс Nox 2 3
Отопительный контур
Минимальный напор воды бар 0,8
Максимальный напор воды бар 3
Максимальная температура воды 0C 90
Диапазон регулируемой темп. 0C 40-80
Бытовая горячая вода
Мин. скорость потока л/мин. 3
Макс. скорость потока л/мин. 10 (∆t=33,4°C) 12 (∆t=33,4°C) 14 (∆t=33,4°C)
Мин. напор воды бар 0,3
Макс. напор воды бар 10
Диапазон горячей воды 0C 35-64
Общее
Источник питания В AC – Гц 230В AC-50 Гц
Потребление электроэнергии ватт 119 156 165
Класс защиты IPx4D
Расширительный бак л 6 8
Габариты (Yx GxD) мм
Вес (без упаковки) кг 32 33 34
Класс NOx 2 3
Трубные соединения
Отопление дюйм  3/4
ГВС дюйм  1/2
Газ дюйм  3/4

Детали

Бренд

E.C.A.

Камера сгорания

Закрытая

Количество контуров

2

Мощность, кВт

16

Напряжение

Однофазное 220V

Отапливаемая площадь, м2

160

Страна производства

Турция

Тип котла

Газовый

Топливо

Природный газ, Сжиженный газ

Управление

Электронное

Установка

Настенная

Вес

35

Вытяжка

Турбированная
