Описание

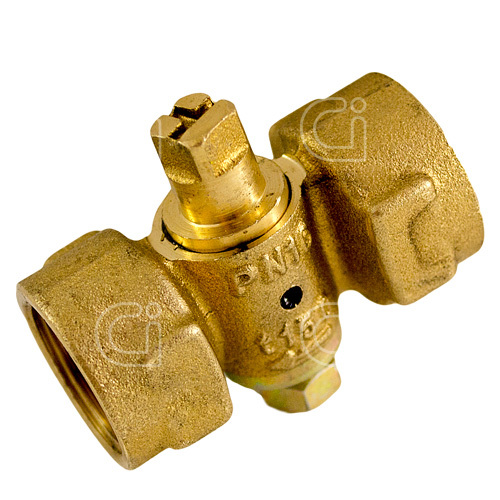

Описание крана для манометра 11Б18бк бренда Ci
Кран Ci 11Б18бк предназначен для присоединения рабочего манометра магистрали с рабочей средой. Кран состоит из следующих деталей:
- корпус;
- пробка;
- шайба;
- пружинная шайба (гровер);
- гайка
Сопрягаемые поверхности корпуса крана и пробки смазаны смазкой. Через муфтовые концы кран присоединяется с одной стороны к трубопроводу, с другой к рабочему манометру.
Пробка крана имеет проход Т-образной формы. Это позволяет направлять поток рабочей среды к манометру, а также сбрасывать давление из манометра, отключая одновременно манометр от магистрали. На верхнем торце пробки сделаны шлицы, указывающие расположение проходных отверстий.
Характеристики
| Количество в упаковке | 120 |
| Вес | 0,106 |
| Объем | 0,00006 |
| Срок гарантии производителя, лет | 1.5 |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, С° | 150 |
| Класс герметичности | “D” по ГОСТ 9544-2005 |
| Материал корпуса | латунь |
| Материал шпинделя | латунь |
| Привод | ручной |
| Тип соединения | муфта – муфта |
| Производитель | Ci |
| Диаметр условный DN, мм | 15 |
| Таблица фигур | 11Б18бк |
| Условное обозначение в таблице фигур | 11Б18бк |
| Рабочее давление, МПа | 1.6 |
| Единица измерения | шт |
| Номинальный диаметр DN | 15 |
| Номинальное давление PN,МПа | 1.6 |
| Средний ресурс, циклов | 400 |
| Номинальный диаметр резьбы | G½” |
