Компенсатор фланцевый 100 (10 атм.)

2776.00 руб.

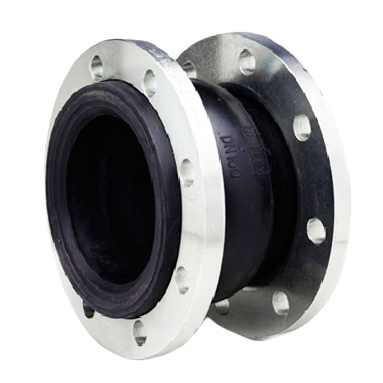

Компенсатор резиновый (антивибрационная вставка) фланцевый 100 — 10 атм.
Основные характеристики
100
Номинальный диаметр DN
1
Номинальное давление PN,МПа
150
Строительная длина L, мм
8
Количество отверстий, шт.

Описание

Характеристики
Вес 10,78
Объем 0,0049
Межцентровое расстояние 180
Рабочая среда вода, пар
Максимальная температура рабочей среды, С° 115
Материал корпуса EPDM/сталь
Тип соединения фланец (по ГОСТ 12815-80)
Единица измерения шт
Номинальный диаметр DN 100
Номинальное давление PN,МПа 1
Строительная длина L, мм 150
Количество отверстий, шт. 8

Описание компенсатора резинового фланцевого

Резиновый компенсатор применяется для снижения вибраций, передаваемых по трубопроводам от различных агрегатов, а также для создания надежных уплотнений в трубопроводах различных инженерных систем.

Рабочий элемент резинового компенсатора располагается посередине между стальными фланцами и имеет многослойную структуру, состоящую из наружного слоя, внутреннего слоя и армированного каркаса:

  • Внутренний слой — цельная резиновая обечайка изготовленная из специального химически стойкого вещества, краями выходящую за стальные части компенсатора. Внутренняя часть взаимодействует со средой проходящей по трубопроводу. Эта часть выполняет защитную функцию.
  • Армированный каркас – гнущийся элемент, изготовленный из большого количества слоев синтетической ткани (нейлона), обладающей высокими механическими свойствами.
  • Наружный слой — осуществляет функцию защиты армированного каркаса от воздействия внешних факторов (солнечных лучей или осадков).

Присоединительными элементами резинового компенсатора или гибкой вставки является стальные фланцы. Отверстия фланца соответствуют ГОСТу 12815-80.
