Газовый напольный котёл OLYMPIA ОLB-1000 GD-R, 116 кВт, 1000-1100 м.кв.

395900 руб.

Газовый напольный котёл OLYMPIA предназначен для отопления и горячего водоснабжения жилых домов и коттеджей, производственных помещений.

Описание

Перейти в раздел “Запасные части для газовых и дизельных котлов OLYMPIA”

Cкачать инструкцию котла olympia olb 500 – 4000 ГАЗ.

Cкачать инструкцию котла olympia olb 500 – 4000 ДИЗЕЛЬ.

Скачать инструкцию для сенсорного комнатного пульта OLYMPIA.

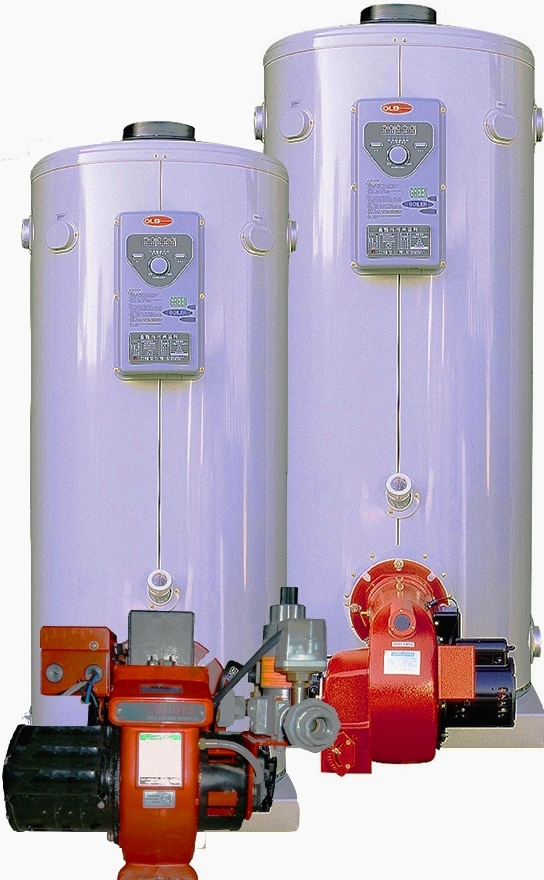

Напольные котлы средней мощности OLYMPIA (Олимпия) – это прямоточные жаротрубные котлы, простые и безопасные в эксплуатации, которые могут работать как на газу, так и на дизельном топливе (в зависимости от модели котла). Особенности конструкции котлов позволяют избавить вас от необходимости установки дополнительных устройств таких, как 3-х ходовой клапан.

Котлы полностью автоматизированы. Вы самостоятельно выбираете для него режим работы с помощью пульта дистанционного управления, т.е. по своему желанию устанавливаете температуру воды в системе отопления или время работы бойлера  (количество включений в час на определённый промежуток времени). Котёл самостоятельно подаст топливо в камеру сгорания, автоматически произведёт его воспламенение, автоматически отключится и также автоматически включится через заданный вами промежуток времени. Кроме этого котёл самостоятельно подаст сигнал о том, что в системе отопления не хватает теплоносителя и о перегреве корпуса.

Системы отопления и горячего водоснабжения в котлах абсолютно независимы друг от друга. Система горячего водоснабжения действует следующим образом: от трубопровода подачи холодной воды производится прямое подключение к бойлеру. Вода, проходя через бойлер, нагревается до необходимой вам температуры и по трубопроводу поступает в кухню, ванную комнату, душ. бассейн и т.д. Системы и схемы отопления, горячего водоснабжения могут быть различными. Теплообменники отопления и горячего водоснабжения рассчитаны на давление 3-5 кг/см2, что позволяет применять как открытую так и замкнутую систему отопления, а также современную систему водоснабжения с использованием гидроаккумулятора. Основным требованием для котлов является установка циркуляционного насоса на обратном трубопроводе отопления, для подачи теплоносителя в теплообменник.
В комплект поставки входят:Блок управления, Пульт дистанционного управления, Горелка.

МОДЕЛЬ Тепл. Мощн. Напр. Сети Рабочее давление Поверхность нагр. Котла Расход топлива Объём воды в котле КПД Трубы отопл. Трубы горяч. воды Вытяж. Трубы Вес Габариты (ШхДхВ)
отопл. гвс дизель газ (LNG)
 дизель газ кВт В/Гц кг/см² кг/см² м² л/ч м³/ч Л % ᴓ мм ᴓ мм ᴓ мм кг мм
OLB-100F-R OLB-100G-R 11,6 220/50 3 3~5 0,8 1,4 1,1 16,6 91 25 15 75 58 350х600х740
OLB-130F-R OLB-130G-R 15,1 0,9 1,8 1,5 20 66 350х600х840
OLB-170F-R OLB-170G-R 19,7 1 2,1 1,9 23 71 350х600х940
OLB-250F-R OLB-250G-R 29,0 1,1 2,7 2,7 30 92 32 82 400х760х860
OLB-350F-R OLB-350G-R 40,7 1,3 3,4 3,4 26,5 97
OLB-500F-R OLB-500GD 58,1 5 5~8 1,83 6,6 5,5 77,5 89 50 20 150 180 580х819х1135/580х867х1135
OLB-700F-R OLB-700GD 81,4 3,11 9,3 7,7 101,3 228 580х819х1435/580х819х1435
OLB-1000F-R OLB-1000GD 116,3 3,12 13,3 10,9 174 200 332 710х1025х1424/710х1089х1424
OLB-1500F-R OLB-1500GD 174,4 4,74 19,9 16,4 182,7 65 418 710х1025х1610/710х1089х1610
OLB-2000F-R OLB-2000GD 233,0 5,95 26,2 21,9 198,1 425 806х1232х1742/806х1360х1742
OLB-3000F-R OLB-3000GD 349,0 220,380/50 10,8 40,9 32,8 611 80 25 300 1201 1270х1741х1974/1270х1935х1947
OLB-4000F-R OLB-4000GD 465,0 13,7 54,5 43,8 719 1221 1270х1886х2094/1270х2000х2094



котлы OLYMPIA потребление эл. энергии потребление эл. энергии Модель комплектующих ФОРСУНКИ Технические характеристики
Модель горелки / мощность потребл. Насосы Wilo / рекоменд. Мощность Мощность Объём Средний расход ГВС Вес Размеры
Розжиг Раб. Режим кВт воды Л. л/ч, м³/ч л/мин (40°С) кг. ШхДхВ
OLB-100F-R 76 W 68 W OH-2 / 15W PH45E / 90W 0,5 11,6 16,6 1,4 4,17 58 35х60х74
OLB-130F-R 76 W 68 W OH-2 / 15W PH45E / 90W 0,55 15,1 20 1,8 5,42 66 35х60х84
OLB-130G-R 76 W 68 W OHG-2 / 20W PH45E / 90W 15,1 20 1,5 5,42 66 35х60х84
OLB-170F-R 76 W 68 W OH-3 / 20W PH45E / 90W 0,65 19,7 23 2,1 7,08 71 35х60х94
OLB-170G-R 76 W 68 W OHG-3 / 20W PH45E / 90W 19,7 23 1,9 7,08 71 35х60х94
OLB-250F-R 95 W 84 W TK-1 / 20W PH46E / 90W 0,75 29 26,5 2,7 10,42 82 40х76х86
OLB-250G-R 95 W 84 W TKG-1 / 20W PH46E / 90W 29 26,5 2,7 10,42 82 40х76х86
OLB-350F-R 139 W 117 W TK-2 / 40W PH101E / 200W 1 / 0,85 40,8 30 3,4 14,58 97 40х76х86
OLB-350G-R 139 W 117 W TKG-2 / 40W PH101E / 200W 40,8 30 3,4 14,58 97 40х76х86
OLB-500F-R 250 W LT-10 / 150W PH123E / 265W 1,5 58 77,5 6,6 20,83 180 58х82х114
OLB-500G-R 250 W LTG-10 / 150W PH123E / 265W 58 77,5 6,6 20,83 180 58х82х114
OLB-700F-R 250 W LT-10 / 150W PH123E / 265W 1,75 81,4 101,3 9,3 29,17 228 58х82х114
OLB-700G-R 250 W LTG-10 / 150W PH123E / 265W 81,4 101,3 7,7 29,17 228 58х82х114
OLB-1000F-R 350 W LT-13 / 150W PH251E / 520W 2,25 116,3 174 13,3 41,67 332 71х103х142
OLB-1000G-R 350 W LTG-13 / 150W PH251E / 520W 116,3 174 10,9 41,67 332 71х103х142
OLB-1500F-R 350 W LT-20 / 250W PH251E / 520W 3 174,4 182,7 19,9 62,5 418 71х103х142
OLB-1500G-R 350 W LTG-20 / 250W PH251E / 520W 174,4 182,7 16,4 62,5 418 71х103х142
OLB-2000F-R 500 W LT-30 / 400W PH252E / 520W 4,5 233 198,1 26,2 83,33 425 81х123х174
OLB-2000G-R 500 W LTG-30 / 400W PH252E / 520W 233 198,1 21,9 83,33 425 81х123х174
OLB-3000G-R 550 W LT-40 / 400W PH400E / 800W 5 349 611 40,9 125 1201 127х174х195
OLB-3000F-R 550 W LTG-40 / 400W PH400E / 800W 349 611 32,8 125 1201 127х194х195
OLB-5000G-R 550 W LT-45 / 750W PH400E / 800W 6 465 719 54,5 166,67 1221 127х189х210
OLB-5000F-R new LTG-40 550 W LTG-45 / 750W PH400E / 800W 465 719 43,8 166,67 1221 127х200х210



Применение материалов элементов котлов, работающих под давлением
наименование           элементов котлов импортная сталь  Отечественный       аналог стали Химический состав % по массе Механические свойства
С Si Mn P max S max Al H/mm2 H/mm2 %
корпус SS 400 0.16 0.22 0.91 27.9 47.5 25.9
KSD 3503 0.17 0.17 0.35 – 0.65 0.019<0.04 0.02<0.035 25 42 25
0.24 0.37
дымовая труба STBH340 0.18 0.35 0.3-0.6 0.035≤0.04 0.035 ≤0.035 18 35 35
KSD 3563 0.17- 0.24 0.17-0.37    0.35-0.65 25 42 25
вход & выхрд SS 400 0.16 0.22 0.91 27.9 47.5
ГВС и отопления KSD 3503 0.17 0.17 0.35 – 0.65 0.019<0.04 0.02<0.035 25 42 25
0.24 0.37





Габариты и вес котлов Олимпия с учетом упаковки
модель длина ширина высота CBM куб.м вес
OLB-350G       450          750        940              0,32      95
OLB-500GD       770       1 000    1 320              1,02   166
OLB-700GD       770       1 000    1 620              1,25   230
OLB-1000GD       870       1 200    1 620              1,69   298
OLB-1500GD       870       1 300    1 920              2,17   374
OLB-2000GD       970       1 400    1 920              2,61   484
OLB-3000GD   1 120       1 600    1 930              3,46   759
OLB-4000GD   1 420       2 100    2 000              5,96   971

Детали

Бренд

Olympia

Диаметр дымохода (мм)

195

Камера сгорания

Закрытая

Количество контуров

2

Мощность, кВт

116

Напряжение

Однофазное 220V, Трехфазное 380V

Отапливаемая площадь, м2

1100

Страна производства

Южная Корея

Тип котла

Газовый

Топливо

Природный газ, Сжиженный газ

Управление

Электронное

Установка

Напольная
