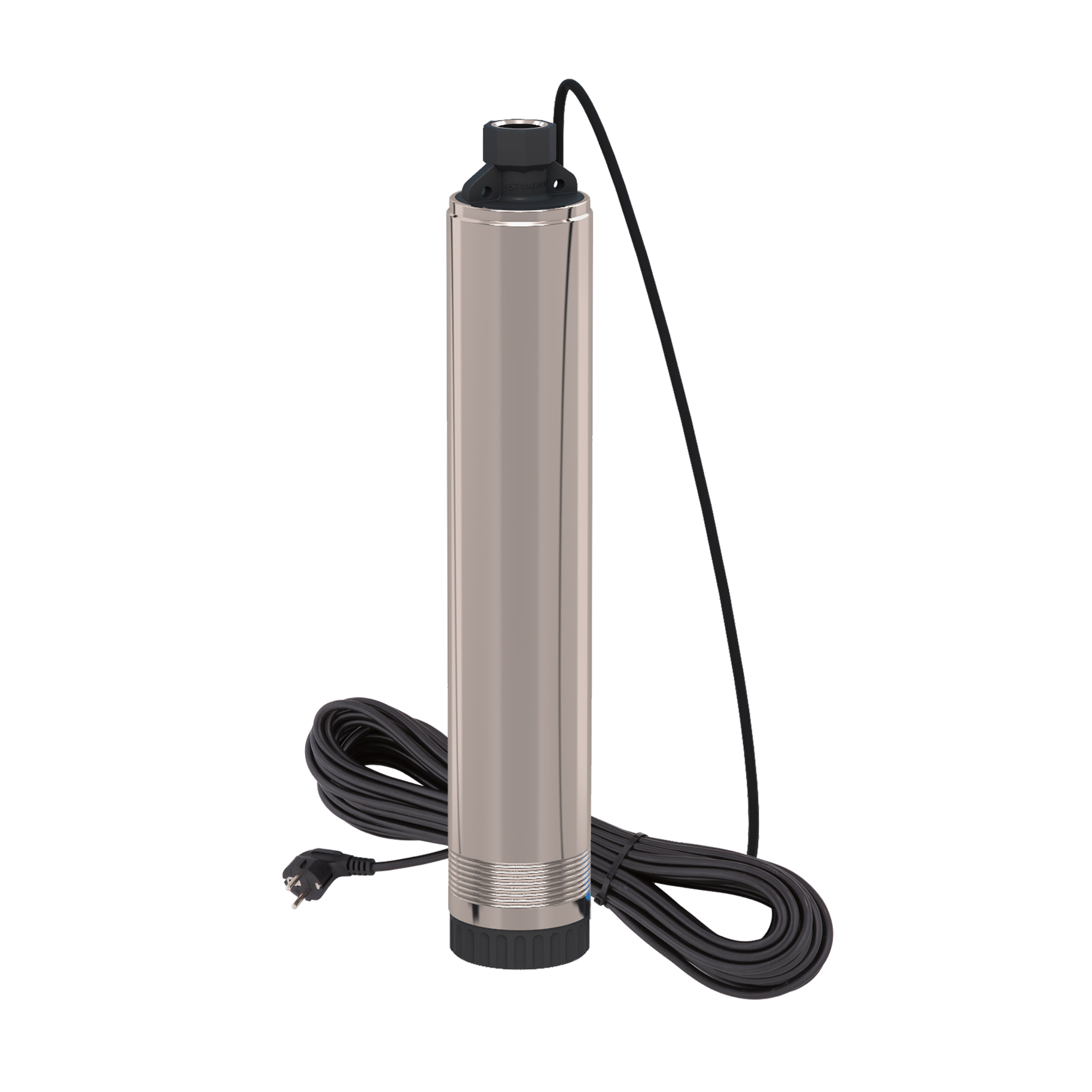

Насос скважинный Джилекс серии ВОДОМЕТ ПРОФ 40/75

Цена по запросу

КБ завода «ДЖИЛЕКС» разработаны насосы специально для малодебитных скважин. Данные модели позволяют использовать весь спектр автоматики для управления насосом, так как они обеспечивают необходимое давление при малом расходе воды.

Описание

Технические характеристики

Pасход, л/мин. 40
Hапор, м. 75
Потребляемая мощность, Вт. 670
Длина кабеля, м. 30
Присоединительный размер, дюйм. 1
Диаметр насоса, мм. 98
Напряжение сети, В/ГЦ 220В/50Гц
Bес, кг. 10,9
Погружение в толщу воды, м. 30
Max.размер пропускаемых частиц, мм. 1,5

Скачать инструкцию по эксплуатации скважинного насоса Джилекс Водомёт Проф

Скачать инструкцию по эксплуатации скважинного насоса Джилекс Водомёт М

Скважинный центробежный погружной насос «ВОДОМЕТ» — это многоступенчатый электронасос с «плавающими» рабочими колесами, омываемым электродвигателем и встроенным конденсатором. Насос «ВОДОМЕТ» предназначен для подачи воды из скважин с внутренним диаметром от 110 мм и более, а также колодцев, резервуаров и открытых водоемов для системы водоснабжения дома, орошения сада и огорода.

Насосы «ВОДОМЕТ» по сравнению с вибрационными:

  • имеют больший КПД, так как вращательное движение экономичнее возвратно-поступательного из-за отсутствия режима «пуск-остановка»;
  • менее шумные. Бесшумность — одна из важнейших особенностей насоса «ВОДОМЕТ»: дом не будет наполнен посторонним шумом во время его работы;
  • более долговечные, так как не имеют быстро изнашиваемой клапанно-поршневой системы;
  • не оказывают вредного влияния на скважину и всю систему водоснабжения, так как не имеют существенной вибрации.

Насосы «ВОДОМЕТ» по сравнению с вихревыми:

  • имеют больший КПД;
  • не подвержены изменению параметров во времени, в то время как у вихревых насосов износ рабочих поверхностей снижает расходно-напорную характеристику;
  • не столь чувствительны к загрязнениям.

Насос «ВОДОМЕТ» с «плавающими» рабочими колесами по сравнению с традиционными:

  • имеет больший гидравлический КПД вследствие самостоятельного выставления «нулевых» зазоров, что повышает напорную характеристику каждого рабочего колеса. Это снижает их необходимое количество, т. е. осевые габариты насоса, массу вращающихся частей (следовательно, уменьшаются вибрации);
  • имеет меньшую склонность к засорению, так как способен пропускать большие по величине частицы.

Насосы «ВОДОМЕТ» с «омываемым» электродвигателем имеют ряд преимуществ по сравнению с аппаратами традиционной компоновки:

  • расположение электродвигателя над насосной частью позволяет вывести кабель электропитания из верхней крышки насоса, что уменьшает его габариты;
  • электродвигатель скважинного насоса надежно защищен от перегрева потоком омывающей его воды, которая проходит по кольцевой щели между оболочкой статора и корпусом насоса;
  • расположение уплотнения в верхней точке гидравлической части насоса предохраняет его от попадания песка, следовательно, значительно увеличивает срок службы;
  • компоновка насоса позволяет использовать его в частично погруженном положении — например, в открытых мелких водоемах;
  • погружные насосы «ВОДОМЕТ» со встроенным конденсатором исключают конденсаторную коробку и позволяют использовать обычный трехжильный кабель вместо четырехжильного, что упрощает монтаж;
  • применение сетчатого (1,5х1,5 мм) фильтра вместо щелевого эффективнее препятствует проникновению в насос длинномерных частиц, способных засорить насос. Все части насоса, соприкасающиеся с перекачиваемой водой, изготовлены из материалов, разрешенных для контакта с пищевыми продуктами.

Скважинные насосы «ВОДОМЕТ» серии «ПРОФ» (40/50, 40/75, 55/35, 55/50, 55/75, 55/90, 110/110, 110/75Ч, 110/110Ч), а также старые модели (60/32, 60/52, 60/72, 60/92, 115/75, 115/115) модифицированы для использования в так называемых запесоченных скважинах. Они эффективно перекачивают воду, содержащую во взвешенном состоянии несколько килограммов песка в кубометре воды.

  • Насос с индексом «БК» — с длиной кабеля 1 м.
  • Насос с индексом «А» (автомат) оснащен поплавковым выключателем, исключающим работу насоса без воды. Такой насос может быть использован в колодце или другом источнике, имеющем достаточное пространство для использования поплавкового выключателя.
  • Насос с индексом «ДОМ» комплектуется гидроаккумулятором, панелью управления и необходимой запорной арматурой, позволяющей собрать систему автоматического водоснабжения.
  • Насос с индексом «М» (магистральный) имеет вмонтированный штуцер, что позволяет использовать его как поверхностный, встраиваемый в водоподающую магистраль.
  • Насос с индексом «Ч» (частотный преобразователь) оснащен электронной системой автоматического управления, которая обеспечивает плавный пуск насоса, защиту от «сухого хода» (от работы насоса без расхода воды) и точное поддержание заданного напора в водопроводе вне зависимости от расхода.

Отличительной особенностью насоса «ВОДОМЕТ ПРОФ» является применение двух уплотнений, выполняющих разные функции: уплотнение насосной части изолирует электродвигатель от воздействия избыточного давления, создаваемого насосными ступенями, в то время как уплотнение электродвигателя герметизирует непосредственно электродвигатель и разделяет с одной стороны его внутреннюю полость, заполненную маслом, а с другой — лишь среду, в которую погружен насос. Данное решение позволяет исключить воздействие высокого давления на элементы электродвигателя, находящегося в одном корпусе с насосной частью (в частности, на уплотнение и мембрану), что было невозможно в предшествующей конструкции насоса «ВОДОМЕТ».

Также в насосе «ВОДОМЕТ ПРОФ» каждый направляющий аппарат имеет свое радиальное уплотнение, что исключает утечки перекачиваемой среды и позволяет собрать абсолютно герметичный пакет насосных ступеней. Применение термовыключателя, вынесенного за пределы маслозаполненной полости, облегчает диагностику и ремонт насоса.

Указанные усовершенствования делают предлагаемый электронасос «ВОДОМЕТ ПРОФ» надежным, экономичным и ремонтопригодным.

Детали

Бренд

Джилекс

Максимальный напор, м

75

Тип насоса

Скважинный

Мощность, Вт

670

Пропускная способность

2.4 м3/ч

Напряжение

Однофазное 220V

Установка насоса

Вертикальная

Вес

10.9
